EPDM Entwässerung – Dachgully & Abläufe

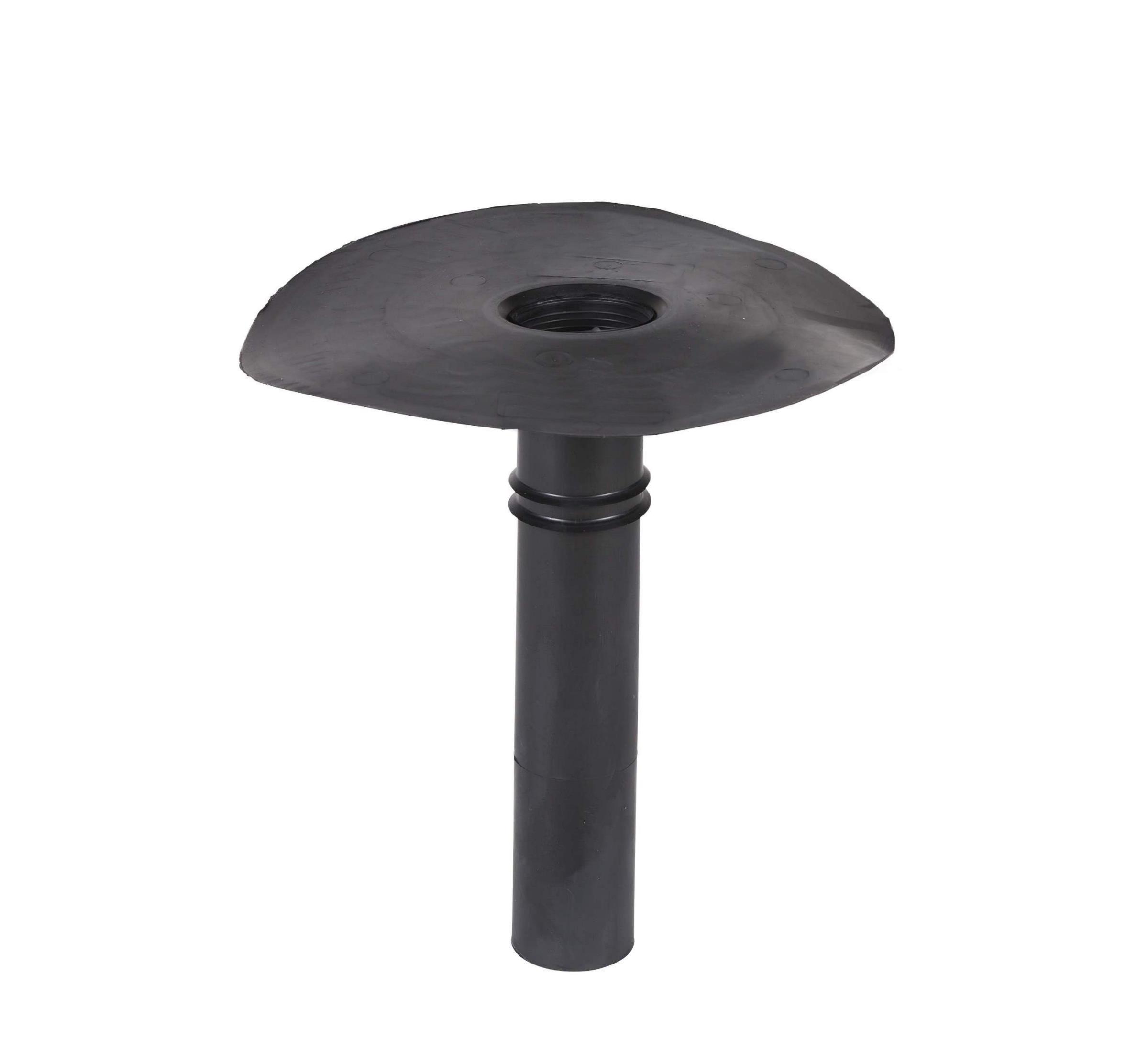

Der EPDM Dachgully zum Einkleben ist für die innenliegende Entwässerung von EPDM-Flachdächern vorgesehen. Er wird in die Dachabdichtung eingebunden und mit dem Universalkleber U-1 verklebt, sodass Regenwasser und Tauwasser kontrolliert in das angeschlossene Fallrohr abgeführt werden können.EPDM Dachgully zum Einkleben für Flachdach-EntwässerungDer Gully kommt dort zum Einsatz, wo Wasser nicht über den Dachrand, sondern über einen innenliegenden Ablauf abgeführt werden soll. Typischerweise wird er am tiefsten Punkt der Dachfläche positioniert, damit Niederschläge zuverlässig zum Ablauf geführt werden.Diese Lösung eignet sich für neue EPDM-Dachaufbauten ebenso wie für die Sanierung bestehender Flachdächer. Durch die unauffällige Lage innerhalb der Dachfläche bleibt die Entwässerung optisch zurückhaltend und funktional klar definiert.Einbindung in EPDM-DachbahnenDer Dachgully besteht aus EPDM und ist damit auf die Verarbeitung mit EPDM-Dachbahnen abgestimmt. Der breite Anschlussflansch bildet die Klebefläche zur Dachbahn und unterstützt eine sichere Abdichtung im Ablaufbereich.Nach fachgerechter Verklebung entsteht eine belastbare Verbindung zwischen Gullyflansch und Dachbahn. So wird der besonders sensible Bereich rund um den Ablauf zuverlässig gegen eindringendes Wasser geschützt.Montage des EPDM Dachgullys mit U-1Für den Einbau wird der Universalkleber U-1 verwendet. Der Klebstoff wird auf die vorgesehene Flanschfläche aufgebracht und mit der EPDM-Abdichtung zusammengefügt. Anschließend wird der Bereich sorgfältig angerollt, damit der Kleber gleichmäßig Kontakt zur Dachbahn erhält.Vor dem Verkleben müssen die Anschlussflächen trocken, sauber und tragfähig sein. Staub, lose Partikel, Feuchtigkeit oder andere trennende Rückstände können die Haftung beeinträchtigen und sollten deshalb vor der Montage entfernt werden.Positionierung und Anschluss an das FallrohrDer Ablaufstutzen wird mit der Entwässerungsleitung beziehungsweise dem Fallrohr verbunden. Durch die verfügbare Auswahl an Nennweiten lässt sich der Gully passend zur Dachfläche und zur geplanten Entwässerung dimensionieren.Bei der Planung ist darauf zu achten, dass Gefälle, Ablaufleistung und Rohranschluss aufeinander abgestimmt sind. Optionales Zubehör kann eingesetzt werden, um den Ablauf beispielsweise vor Laub oder gröberen Verschmutzungen zu schützen.Material und konstruktive MerkmaleEPDM ist ein elastischer Werkstoff, der im Dachbereich wegen seiner Beständigkeit gegenüber typischen Witterungseinflüssen eingesetzt wird. Beim Dachgully sorgt das Material für eine kompatible Verbindung zur EPDM-Dachabdichtung.Der Flansch bietet eine stabile Auflage- und Klebefläche. Der Stutzen ist für den Anschluss an gängige Entwässerungssysteme ausgelegt und unterstützt eine geordnete Wasserführung vom Dach in die Leitung.Vorteile des ElastoTop EPDM DachgullysGeeignet für die Entwässerung von EPDM-FlachdächernInnenliegende Ablaufvariante für eine dezente DachentwässerungVerklebung des Flansches mit Universalkleber U-1Materialausführung aus EPDM für die Verarbeitung mit EPDM-DachbahnenFür Neubau und Dachsanierung einsetzbarIn mehreren Nennweiten erhältlichAusführung des EPDM Dachgullys zum EinklebenProdukt: ElastoTop EPDM DachgullyMaterial: EPDMBefestigung: Einkleben in die EPDM-DachbahnKlebstoff: Universalkleber U-1Einsatzbereich: innenliegende FlachdachentwässerungEinbauort: Tiefpunkt der DachflächeNennweiten: verschiedene Varianten verfügbarErhältliche DurchmesserDurchmesser: DN 50, DN 75, DN 86, DN 100, DN 125Praxisgerechte Lösung für EPDM-FlachdächerDer EPDM Dachgully zum Einkleben bietet eine klare und gut planbare Möglichkeit, Oberflächenwasser von Flachdächern abzuleiten. In Verbindung mit dem Universalkleber U-1 wird der Ablauf direkt in die EPDM-Abdichtung integriert und kann so dauerhaft zur Funktionssicherheit des Dachaufbaus beitragen.

Mit der EPDM Rohrmanschette DN 25 bis DN 150 lassen sich runde Durchdringungen in EPDM-Dachabdichtungen sauber und dauerhaft einbinden. Sie wird überall dort eingesetzt, wo Rohre, Entlüftungen oder technische Leitungen aus der Dachfläche herausgeführt werden und der Anschlussbereich zuverlässig gegen eindringendes Wasser geschützt werden muss.EPDM Rohrmanschette DN 25 bis DN 150 für Rohrdurchführungen im DachRohranschlüsse gehören zu den besonders anspruchsvollen Details einer Flachdachabdichtung. An diesen Stellen treffen unterschiedliche Bauteile aufeinander, die sich durch Temperaturwechsel, Windlasten oder leichte Bewegungen unterschiedlich verhalten können. Die vorkonfektionierte Manschette aus EPDM stellt einen flexiblen Übergang zwischen Rohr und Dachbahn her und hilft, Spannungen aus dem Anschlussbereich aufzunehmen.Geeignet ist die Rohrmanschette für EPDM-Dachflächen im Neubau ebenso wie für die nachträgliche Bearbeitung bestehender Abdichtungen. Sie unterstützt eine gleichmäßige, nachvollziehbare Verarbeitung und vermeidet improvisierte Zuschnitte direkt auf der Baustelle.Einsatzbereiche der EPDM RohrmanschetteDie Manschette wird für senkrechte oder leicht geneigte Durchdringungen verwendet, die durch eine EPDM-Dachbahn geführt werden. Typische Anwendungen sind Lüftungsleitungen, Entwässerungs- oder Entlüftungsrohre, Kabelauslässe sowie weitere technische Dachinstallationen.Durch ihre elastische Ausführung legt sich die Manschette an das Rohr an und bildet gemeinsam mit der Dachbahn einen wasserdichten Detailanschluss. Bewegungen des Rohres und thermisch bedingte Längenänderungen werden abgefedert, damit die Abdichtung nicht unnötig belastet wird.Materialeigenschaften von EPDMEPDM ist ein synthetischer Kautschuk, der sich im Dachbereich durch seine Elastizität und seine Widerstandsfähigkeit gegenüber Alterung und Witterung bewährt hat. Das Material bleibt auch bei wechselnden Temperaturen flexibel und ist für den dauerhaften Einsatz im Außenbereich vorgesehen.Diese Eigenschaften sind besonders bei Rohrdurchführungen wichtig. Dort muss die Abdichtung nicht nur dicht sein, sondern auch Bewegungen aufnehmen können, ohne zu reißen oder ihre Funktion zu verlieren.Durchmesserbereich DN 25 bis DN 150Die EPDM Rohrmanschette deckt Rohrdurchmesser von DN 25 bis DN 150 ab. Damit eignet sie sich für viele gängige Rohrdimensionen auf Flachdächern und reduziert den Bedarf an individuell angefertigten Sonderlösungen.Je nach Ausführung wird die Manschette passend zum vorhandenen Rohrdurchmesser vorbereitet oder ausgewählt. So entsteht ein formschlüssiger Anschluss, der eine sichere Einbindung der Durchdringung in die EPDM-Dachfläche ermöglicht.Vorteile einer vorkonfektionierten RohrmanschetteIm Vergleich zu frei zugeschnittenen Anschlussdetails bietet eine vorgefertigte EPDM-Manschette mehr Verarbeitungssicherheit. Form und Materialstärke sind gleichmäßig, die Montageabläufe lassen sich besser wiederholen und der Aufwand auf der Baustelle wird reduziert.Besonders bei mehreren Rohrdurchführungen auf einer Dachfläche ist dies ein praktischer Vorteil. Die Detailabdichtungen können einheitlich ausgeführt werden, ohne dass jede Manschette individuell aus Bahnenmaterial hergestellt werden muss.Produktmerkmale im ÜberblickVorkonfektionierte EPDM-Manschette für RohrdurchführungenFür EPDM-Dachbahnen und Detailabdichtungen geeignetAbdeckbarer Durchmesserbereich von DN 25 bis DN 150Elastisches, formstabiles und witterungsbeständiges MaterialGeeignet für Neubau, Instandsetzung und SanierungUnterstützt eine sichere Ausführung sensibler AnschlussdetailsTechnische EinordnungWerkstoff: EPDMAnwendung: Abdichtung runder RohrdurchdringungenRohrdimensionen: DN 25 bis DN 150Einsatzort: Flachdach- und Detailbereiche mit EPDM-DachbahnBeständigkeit: alterungs- und witterungsbeständigVerhalten bei Temperaturwechseln: dauerhaft flexibelVerarbeitung der EPDM Rohrmanschette DN 25 bis DN 150Für eine fachgerechte Montage müssen Dachbahn und Rohr sauber, trocken und frei von Staub, Fett sowie losen Bestandteilen sein. Nur ein tragfähiger und vorbereiteter Untergrund ermöglicht eine dauerhaft funktionsfähige Verbindung.Die Manschette wird über das Rohr geführt und so ausgerichtet, dass sie flächig auf der EPDM-Dachbahn aufliegt. Anschließend erfolgt die Verbindung mit der Dachabdichtung systemgerecht nach den jeweiligen Verarbeitungsvorgaben. Durch die Elastizität des Materials passt sich die Manschette an die Rohrkontur an.Nach dem Andrücken entsteht ein dichter Anschluss, der Bewegungen des Rohres und temperaturbedingte Veränderungen aufnehmen kann. Eine sorgfältige Ausführung des Details ist entscheidend für die langfristige Sicherheit der Dachfläche.Ausgleich von Bewegungen und SpannungenRohre können sich durch Wärme, Kälte, Vibrationen oder Setzungen geringfügig bewegen. Wird diese Bewegung direkt auf die Dachbahn übertragen, können im Anschlussbereich Spannungen entstehen. Die EPDM Rohrmanschette wirkt als elastisches Verbindungselement zwischen Rohr und Abdichtung.Dadurch wird die Belastung der Dachbahn reduziert. Dies trägt dazu bei, die Funktionsfähigkeit der Abdichtung über einen langen Zeitraum zu erhalten.Für Neubau und Sanierung geeignetBei neuen EPDM-Dachflächen ermöglicht die Manschette eine planbare und systematische Ausführung von Rohrdurchführungen. In der Sanierung kann sie genutzt werden, um vorhandene Anschlüsse zu erneuern, zu verbessern oder beschädigte Detailbereiche fachgerecht instand zu setzen.Da die Manschette bereits vorgeformt ist, lässt sie sich ohne umfangreiche Sonderanfertigung einsetzen. Das vereinfacht die Arbeit insbesondere bei Bestandsdächern, bei denen Anschlüsse häufig unter beengten oder wechselnden Bedingungen hergestellt werden müssen.Warum der Rohranschluss besonders sorgfältig ausgeführt werden sollteUndichtigkeiten an Durchdringungen werden oft erst spät bemerkt, können aber erhebliche Feuchteschäden in der Dachkonstruktion verursachen. Eine passende EPDM Rohrmanschette minimiert dieses Risiko, weil sie Rohr und Dachbahn dauerhaft und beweglich miteinander verbindet.ZusammenfassungSichere Abdichtung von runden Durchdringungen in EPDM-DachbahnenGeeignet für Rohrdurchmesser von DN 25 bis DN 150Flexibles EPDM zur Aufnahme von BewegungenWitterungs- und alterungsbeständiger WerkstoffVorgefertigte Form für eine gleichmäßige VerarbeitungEinsetzbar im Neubau sowie bei SanierungsarbeitenDie EPDM Rohrmanschette DN 25 bis DN 150 ist eine zweckmäßige Systemkomponente für dauerhaft dichte Rohranschlüsse in EPDM-Dachflächen. Sie kombiniert flexible Materialeigenschaften mit einer vorgefertigten Form und erleichtert die sichere Ausführung von Detailabdichtungen rund um Rohre, Entlüftungen und technische Durchführungen.

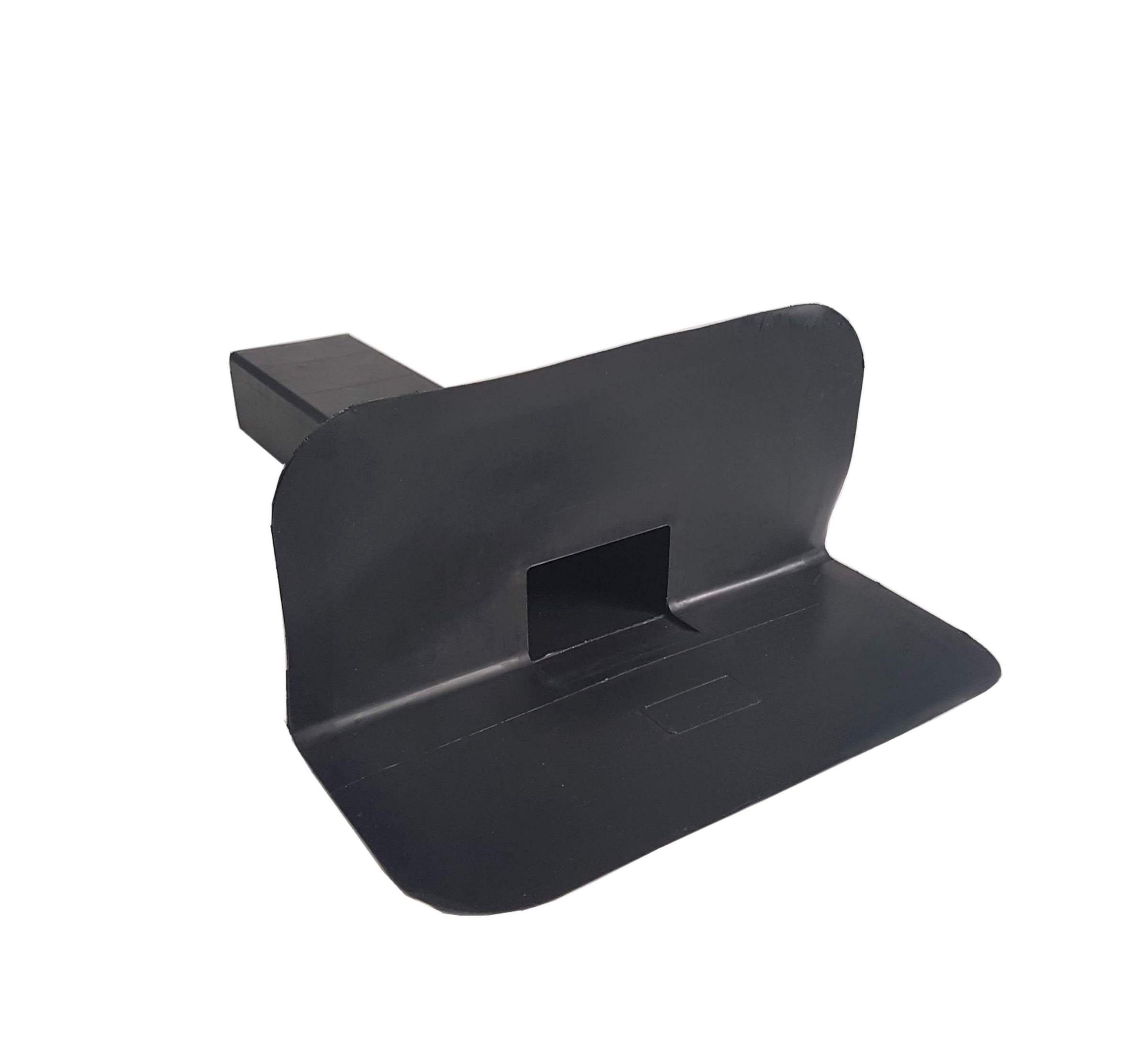

Der EPDM Seitenablauf 60 x 100 mm, senkrecht / waagerecht wird eingesetzt, wenn Regen- oder Schmelzwasser aus einer EPDM-Abdichtung seitlich abgeführt werden soll. Er lässt sich je nach Detailausbildung vertikal oder horizontal einbauen und eignet sich damit für Dachränder, Fassadenanschlüsse, Balkone, Terrassen sowie vergleichbare Flachdachkonstruktionen.EPDM Seitenablauf 60 x 100 mm für seitliche EntwässerungBei dieser Ablaufart wird das anfallende Wasser nicht über einen innenliegenden Dachgully, sondern über einen seitlichen Anschluss aus der Abdichtungsebene herausgeleitet. Das ist besonders dann sinnvoll, wenn die bauliche Situation keine innenliegende Entwässerung vorsieht oder wenn die Wasserführung konstruktiv an der Seite des Bauteils erfolgen soll.Der Ablauf bildet den Übergang zwischen der EPDM-Dachbahn und dem weiterführenden Entwässerungssystem. Entscheidend ist dabei eine dauerhaft dichte Einbindung in die Abdichtung, damit die Wasserableitung kontrolliert erfolgt und Feuchtigkeit nicht in angrenzende Bauteile eindringen kann.Einsatzbereiche des EPDM Seitenablaufs 60 x 100 mmDer Seitenablauf ist für unterschiedliche Details im Neubau und in der Sanierung geeignet. Typische Anwendungen sind seitliche Ablaufpunkte an EPDM-Dachflächen und Anschlüsse, bei denen Wasser nicht nach unten durch die Dachfläche, sondern zur Seite abgeführt wird.seitliche Entwässerung von Flachdächern mit EPDM-AbdichtungAnschlussdetails an Fassaden und aufgehenden BauteilenEntwässerung von Terrassen- und BalkonabdichtungenÜbergänge zu Fallrohren, Speiern oder seitlichen AblaufleitungenSanierung vorhandener EntwässerungsdetailsNeubau von EPDM-Dachsystemen mit seitlicher WasserführungSenkrechte und waagerechte Montage möglichDer EPDM Seitenablauf 60 x 100 mm kann sowohl senkrecht als auch waagerecht angeordnet werden. Dadurch lässt er sich an verschiedene Dachrand- und Anschlussdetails anpassen, ohne dass für jede Einbaulage eine eigene Sonderlösung erforderlich ist.Waagerechter EinbauDie horizontale Montage wird häufig gewählt, wenn Wasser aus einer Terrasse, einem Balkon oder einer Dachfläche seitlich aus der Abdichtung herausgeführt werden soll. Der Ablauf kann dabei in das vorhandene Entwässerungskonzept eingebunden werden.Senkrechter EinbauEine vertikale Einbaulage kommt insbesondere bei Fassadenanschlüssen oder anderen Details infrage, bei denen der Ablauf nach unten oder entlang eines aufgehenden Bauteils weitergeführt wird. Die passende Ausrichtung richtet sich nach dem geplanten Entwässerungsweg.Materialeigenschaften des EPDM SeitenablaufsDer Ablauf besteht aus EPDM. Dieses Material wird im Bereich der Dachabdichtung eingesetzt, weil es elastisch, witterungsbeständig und für langfristige Außenanwendungen geeignet ist. Gerade bei Ablaufdetails ist diese Materialwahl wichtig, da sie dauerhaft mit Feuchtigkeit, UV-Strahlung und Temperaturschwankungen in Kontakt stehen.EPDM bleibt auch bei wechselnden Umgebungsbedingungen flexibel. Das unterstützt eine sichere Verbindung zur umgebenden Dachbahn und trägt dazu bei, Bewegungen im Bauteil aufzunehmen. Zusätzlich ist EPDM beständig gegenüber Ozon, UV-Einwirkung und den üblichen mechanischen Beanspruchungen, die bei Dach- und Anschlussdetails auftreten können.Aufbau und Anschluss an die EPDM-AbdichtungFür eine funktionierende Entwässerung muss der Seitenablauf fachgerecht in die EPDM-Bahn eingebunden werden. Der Untergrund sollte vor der Verarbeitung sauber, trocken und tragfähig sein. Nur so kann der Anschluss dauerhaft dicht ausgeführt werden.Der Ablauf wird in die Abdichtung integriert und anschließend an das vorgesehene Entwässerungssystem angeschlossen. Je nach Einbausituation erfolgt die Weiterführung waagerecht oder senkrecht. Die dichte Verbindung zwischen Dachbahn und Ablauf ist der zentrale Punkt der Montage.Hinweise zur VerarbeitungUntergrund vor dem Einbau reinigen und auf Tragfähigkeit prüfenAblauf passend zur geplanten Wasserführung ausrichtenEPDM-Abdichtung fachgerecht an den Seitenablauf anschließenAnschluss zum nachfolgenden Entwässerungssystem herstellenDichtheit des Detailpunkts nach der Montage kontrollierenBei korrekt ausgeführter Einbindung sind in der Regel keine zusätzlichen mechanischen Befestigungen erforderlich. Maßgeblich ist jedoch immer die jeweilige Einbausituation und die fachgerechte Ausführung des gesamten Abdichtungssystems.Technische Merkmale im ÜberblickProdukt: EPDM Seitenablauf 60 x 100 mmMaterial: EPDMEinbaulage: senkrecht oder waagerechtFunktion: seitliche Ableitung von Regen- und SchmelzwasserEinsatzbereich: EPDM-Dachflächen, Balkone, Terrassen und FassadenanschlüsseAnschluss: Einbindung in die EPDM-Abdichtung und Verbindung mit dem EntwässerungssystemAnwendung: Neubau und SanierungEigenschaften: elastisch, witterungsbeständig und für dauerhafte Außenanwendungen geeignetVorteile für Planung und Ausführungeine Ausführung für senkrechte und waagerechte Montagesituationengeeignet für seitliche Entwässerung ohne innenliegenden Dachablaufkompatibel mit EPDM-Abdichtungssystemenbeständig gegenüber Witterungseinflüssen, UV-Strahlung und Ozonfür verschiedene Detailpunkte an Flachdach, Balkon, Terrasse und Fassade nutzbarverwendbar bei Neubauprojekten und bei der Modernisierung bestehender DachdetailsEPDM Seitenablauf 60 x 100 mm in der PraxisFür Verarbeiter, Planer und Dachhandwerker ist der Ablauf vor allem dort interessant, wo eine seitliche Wasserführung konstruktiv einfacher oder optisch unauffälliger umgesetzt werden soll. Durch die zwei möglichen Einbaurichtungen lässt sich das Bauteil an unterschiedliche Dachgeometrien und Anschlussdetails anpassen.In Sanierungsprojekten kann der EPDM Seitenablauf 60 x 100 mm, senkrecht / waagerecht helfen, vorhandene Entwässerungssituationen zu verbessern oder neu zu ordnen. Im Neubau ermöglicht er eine klare Planung seitlicher Ablaufpunkte innerhalb eines EPDM-Abdichtungssystems.ZusammenfassungDer EPDM Seitenablauf 60 x 100 mm, senkrecht / waagerecht ist ein Bauteil zur seitlichen Entwässerung von EPDM-Abdichtungen. Er besteht aus witterungsbeständigem EPDM, kann vertikal oder horizontal montiert werden und eignet sich für Dachflächen, Balkone, Terrassen sowie Fassadenanschlüsse. Bei fachgerechter Einbindung in die Dachbahn unterstützt er eine dauerhafte und kontrollierte Wasserableitung.

Der EPDM Systemflansch Flex Gully S/W dient als anpassbarer Ablauf für Dachflächen, die mit EPDM abgedichtet werden. Er ist für Situationen ausgelegt, in denen Regen- und Oberflächenwasser je nach Bauweise senkrecht oder waagerecht abgeführt werden muss. Der flexible Aufbau unterstützt eine sichere Einbindung in die Dachabdichtung und erleichtert die Anpassung an unterschiedliche Anschluss- und Einbaubedingungen.EPDM Systemflansch Flex Gully S/W für variable DachentwässerungBei Flachdächern, Dachterrassen und anderen abgedichteten Dachflächen muss die Entwässerung zuverlässig in das Abdichtungssystem eingebunden werden. Der EPDM Systemflansch Flex Gully S/W kombiniert einen flexiblen Gullykörper mit einem Systemflansch und kann dadurch für senkrechte sowie waagerechte Ableitungen eingesetzt werden.Diese Ausführung ist besonders hilfreich, wenn die Entwässerungsrichtung erst durch den vorhandenen Dachaufbau, die Leitungsführung oder bestehende Anschlüsse bestimmt wird. Statt für jede Richtung eine separate Lösung einzuplanen, kann der Flex Gully S/W an verschiedene bauliche Gegebenheiten angepasst werden.Einsatzbereiche des EPDM Flex Gullys S/WDer Ablauf wird in der Dachentwässerung von EPDM-Dachsystemen verwendet. Er eignet sich für Neubauten ebenso wie für Sanierungen, bei denen vorhandene Abläufe, Durchführungen oder begrenzte Platzverhältnisse berücksichtigt werden müssen.Flachdächer mit innenliegender EntwässerungDachflächen mit seitlich geführtem AblaufDachterrassen und begehbare DachkonstruktionenSanierungen mit vorhandenen EntwässerungsanschlüssenDachaufbauten mit komplexer Geometrie oder wenig EinbauraumSenkrechte und waagerechte Ableitung mit einem GullyDer wesentliche Nutzen des EPDM Systemflansch Flex Gully S/W liegt in der flexiblen Verwendbarkeit. Das Bauteil kann für eine senkrechte Ableitung nach unten oder für eine waagerechte Wasserführung zur Seite eingesetzt werden. Dadurch lässt es sich in unterschiedliche Entwässerungskonzepte einbinden.Die flexible Konstruktion kann außerdem helfen, Spannungen im Anschlussbereich zu reduzieren. Das ist bei Dachaufbauten relevant, bei denen Temperaturwechsel, leichte Lageabweichungen oder bauliche Bewegungen berücksichtigt werden müssen.Einbindung in EPDM-DachabdichtungenDer Systemflansch ist für die Integration in EPDM-Abdichtungen vorgesehen. Die Verbindung zwischen Dachbahn und Flansch wird vollflächig hergestellt, sodass bei fachgerechter Verarbeitung ein dauerhaft dichter Anschluss entstehen kann.Eine sorgfältige Ausführung ist dabei entscheidend. Der Gully sollte sauber positioniert, passend zur geplanten Entwässerungsrichtung ausgerichtet und spannungsarm in die EPDM-Fläche eingebunden werden. So bleibt die Funktion der Dachentwässerung langfristig erhalten und das Risiko von Undichtigkeiten im Ablaufbereich wird reduziert.Montagehinweise für den Systemflansch Flex GullyDer Einbau erfolgt im Rahmen der Abdichtungsarbeiten. Zunächst wird die Einbauposition festgelegt und der Ablauf entsprechend der gewünschten Wasserführung ausgerichtet. Anschließend wird der Systemflansch in die EPDM-Abdichtung integriert.Für eine zuverlässige Ausführung sind ein geeigneter Untergrund, eine saubere Vorbereitung der Anschlussflächen und eine fachgerechte Verarbeitung erforderlich. Die flexible Bauweise unterstützt dabei eine passgenaue Anpassung an die jeweilige Einbausituation.Vorteile bei Planung, Lagerhaltung und AusführungDa der EPDM Systemflansch Flex Gully S/W sowohl senkrecht als auch waagerecht eingesetzt werden kann, vereinfacht er die Planung von Entwässerungspunkten. Planer und Verarbeiter müssen nicht zwingend unterschiedliche Ablaufvarianten für verschiedene Richtungen vorsehen.Das kann die Lagerhaltung übersichtlicher machen und die Abstimmung auf der Baustelle erleichtern. Gleichzeitig bietet die flexible Ausführung Vorteile bei Dachflächen, deren Anschlussdetails erst im Zuge der Ausführung genau festgelegt werden.Technische Ausführung und MerkmaleProdukt: EPDM Systemflansch Flex Gully S/WAusführung: für senkrechte und waagerechte Entwässerung geeignetAnwendung: Dachentwässerung in EPDM-DachsystemenBauart: flexibler Gullykörper mit SystemflanschEinbindung: Anschluss an die EPDM-Abdichtung über den SystemflanschVerwendung: für professionelle Verarbeitung und PlanungVerfügbare DurchmesserDer EPDM Systemflansch Flex Gully S/W ist in mehreren Nennweiten erhältlich und kann dadurch an unterschiedliche Entwässerungsanforderungen angepasst werden.DN 50DN 63DN 75DN 90DN 110DN 125Praxisgerechte Lösung für EPDM-DachflächenIm Dachaufbau sorgt der Flex Gully S/W für eine kontrollierte Ableitung des anfallenden Wassers. Seine Anpassungsfähigkeit ist insbesondere bei Sanierungen, bei wechselnden Einbaulagen und bei Dachflächen mit anspruchsvoller Geometrie vorteilhaft.Der EPDM Systemflansch Flex Gully S/W ist damit eine vielseitige Komponente für die Entwässerung von EPDM-abgedichteten Dachflächen. Er verbindet flexible Anschlussmöglichkeiten mit einer systemgerechten Einbindung in die Dachabdichtung.

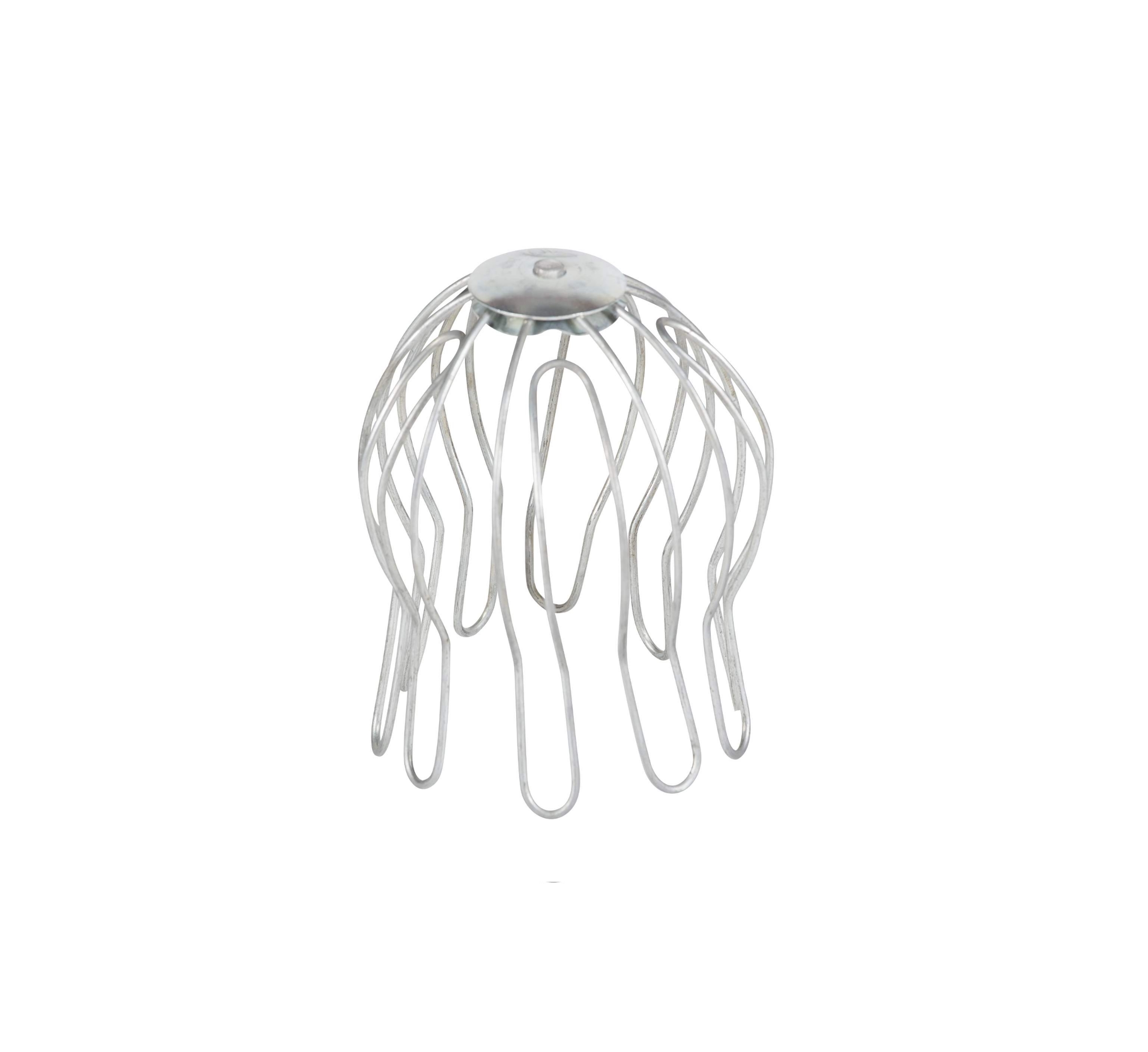

Der Laubfang VA für Dachgully und Flex Gully hält Laub, Zweige und grobe Verschmutzungen vom Ablauf fern und unterstützt damit eine zuverlässig arbeitende Dachentwässerung. Er wird im Gullybereich eingesetzt und eignet sich für Flachdächer, Dachterrassen sowie weitere Entwässerungsflächen, auf denen sich Fremdkörper ansammeln können.Laubfang VA für Dachgully und Flex Gully als Schutz im AblaufbereichBei innenliegenden Dachabläufen können Blätter, Schmutz und kleinere Äste den Wasserabfluss beeinträchtigen. Der Laubfang bildet eine mechanische Sperre vor dem Eintritt in den Dachgully oder Flex Gully. Regenwasser kann weiterhin ablaufen, während größere Partikel zurückgehalten werden.So wird das Risiko von Rückstau, stehenden Wasserflächen und daraus entstehenden Belastungen für die Dachabdichtung verringert. Gleichzeitig lässt sich der Kontroll- und Reinigungsaufwand der Entwässerung besser planen.Einsatzbereiche für Dachgullys und Flex GullysDer Laubfang VA ist für Dachgullys und Flex Gullys vorgesehen und kann sowohl bei neuen Dachaufbauten als auch zur Nachrüstung vorhandener Entwässerungssysteme verwendet werden. Besonders sinnvoll ist der Einsatz in Bereichen mit Bäumen, Sträuchern oder regelmäßigem Laubanfall.Typische AnwendungenFlachdächer mit innenliegender EntwässerungGaragendächer und CarportsDachterrassenhorizontale oder leicht geneigte DachflächenSanierungs- und Wartungsmaßnahmen an bestehenden AbläufenMaterial und Ausführung des VA LaubfangsDie Ausführung aus VA-Material ist für den dauerhaften Außeneinsatz ausgelegt. Das Material ist unempfindlich gegenüber Feuchtigkeit, Witterungseinflüssen und Temperaturschwankungen. Die stabile Bauweise hilft dabei, die Form und Funktion auch bei Schmutzablagerungen oder Wasserbelastung zu erhalten.Durch die glatte Oberfläche lässt sich der Laubfang bei der Wartung einfach säubern. Anhaftender Schmutz kann entfernt werden, bevor er die Entwässerungsleistung beeinträchtigt.Kompatibilität mit Dachgully und Flex GullyDie Bauform ist auf den Einsatz im Bereich von Dachgullys und Flex Gullys abgestimmt. Der Laubfang wird in den Ablaufbereich eingelegt und soll dort sicher sitzen, ohne den Wasserweg unnötig zu verengen.Durch die Auslegung für verschiedene Nennweiten lässt sich das Zubehör in unterschiedlichen Entwässerungssituationen nutzen.Verfügbare DurchmesserDIN 70 bis DN 86DN 90 bis DN 110DN 125Montage und Reinigung des LaubfangsDie Handhabung ist einfach: Der Laubfang wird direkt in den Dachgully oder Flex Gully eingesetzt und dort passend positioniert. In der Regel ist kein zusätzlicher Befestigungsaufwand erforderlich.Für Kontroll- und Reinigungsarbeiten kann das Bauteil entnommen, von Laub und Grobschmutz befreit und anschließend wieder eingesetzt werden. Eine regelmäßige Sichtprüfung unterstützt einen störungsarmen Betrieb der Dachentwässerung, insbesondere vor und während der laubintensiven Jahreszeiten.Vorteile im Überblickhält Laub, Zweige und grobe Fremdkörper zurückfür Dachgully und Flex Gully geeignetrobuste Ausführung aus VA-Materialunterstützt einen freien Wasserabflusseinfach einzulegen und zur Reinigung entnehmbargeeignet für Neubau, Sanierung und Wartunghilft, Verstopfungen und Rückstau zu vermeidenTechnische Merkmale des Laubfang VAProdukt: Laubfang VA für Dachgully und Flex GullyMaterial: VAEinsatzbereich: Dachgully und Flex GullyFunktion: Zurückhalten von Laub und GrobschmutzMontage: Einlegen in den GullybereichWartung: entnehmbar und leicht zu reinigenWarum ein Laubfang für die Dachentwässerung wichtig istEine freie Entwässerung schützt die Dachfläche und angrenzende Bauteile vor unnötiger Wasserbelastung. Gerade bei Starkregen muss der Ablaufbereich funktionsfähig bleiben. Der Laubfang VA reduziert die Gefahr, dass größere Fremdkörper in den Gully gelangen und dort den Abfluss blockieren.Damit ist er eine zweckmäßige Ergänzung für dauerhaft betriebssichere Dachabläufe. Die Kombination aus widerstandsfähigem VA-Material, einfacher Reinigung und passender Verwendung in Dachgullys sowie Flex Gullys macht den Laubfang zu einem praktischen Zubehör für professionelle Dachentwässerungssysteme.

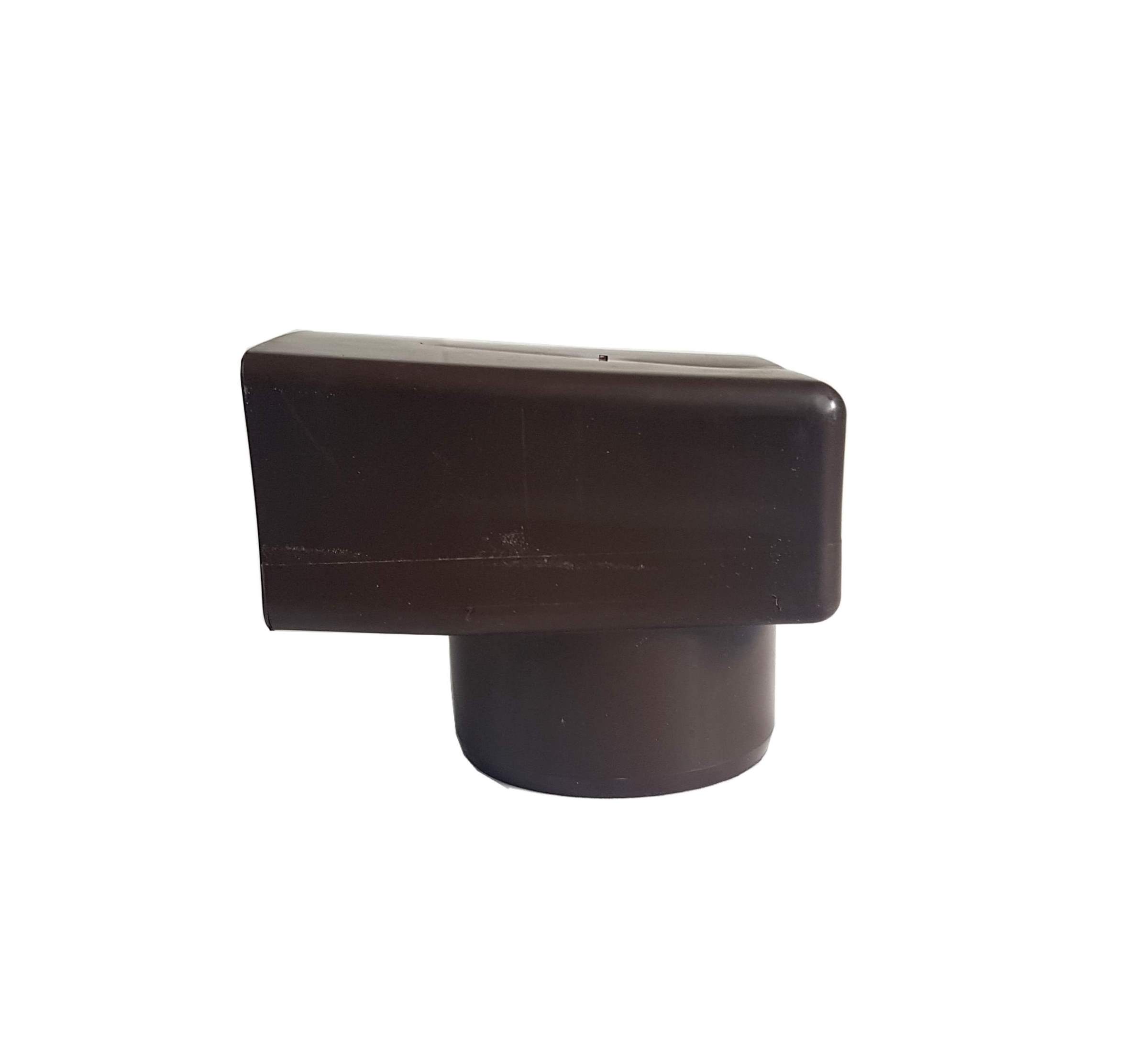

Der Seitenablauf Adapter DN80 / DN 100 für EPDM verbindet einen rechteckigen EPDM-Seitenablauf mit einem runden Fallrohr. Er wird eingesetzt, wenn Regenwasser seitlich aus der Abdichtungsebene austritt und anschließend senkrecht in die Fallleitung geführt werden soll.Seitenablauf Adapter DN80 / DN 100 für EPDM als ÜbergangsstückBei vielen Dachrand-, Attika-, Balkon- oder Terrassenkonstruktionen wird das Wasser zunächst waagerecht über einen Seitenablauf abgeführt. Der Adapter übernimmt danach die Weiterleitung in ein rundes Rohrsystem. Die rechteckige Aufnahme ist für EPDM-Seitenabläufe mit 60 x 100 mm ausgelegt, der runde Anschluss ist je nach Variante für DN 80 oder DN 100 vorgesehen.Damit entsteht ein geordneter Übergang zwischen zwei unterschiedlichen Querschnitten. Provisorische Lösungen oder aufwendige Sonderteile sind in der Regel nicht erforderlich, sofern die Anschlussmaße zum vorhandenen Ablauf- und Rohrsystem passen.Funktion des Adapters für EPDM SeitenabläufeDas Bauteil führt den Wasserstrom rechtwinklig von der horizontalen Seitenentwässerung in die vertikale Fallleitung. Diese Bauweise ist besonders geeignet, wenn hinter oder unter dem Seitenablauf nur begrenzter Platz vorhanden ist und das Wasser direkt nach unten weiterlaufen soll.Durch die definierte Form wird das anfallende Regenwasser kontrolliert in das nachfolgende Entwässerungssystem eingeleitet. So unterstützt der Adapter einen gleichmäßigen Ablauf und reduziert das Risiko von unkontrolliertem Austritt im Anschlussbereich.Passende Anschlüsse für DN 80 und DN 100Die rechteckige Eingangsseite ist auf Seitenabläufe mit 60 x 100 mm abgestimmt. Auf der Auslassseite steht ein runder Anschluss für Fallrohre mit Nennweite DN 80 oder DN 100 zur Verfügung. Dadurch lässt sich der Adapter an unterschiedliche Rohrdimensionen anpassen.Die Geometrie ist auf eine saubere Verbindung zwischen Ablauf und Fallrohr ausgelegt. Der Übergang von rechteckig auf rund erfolgt ohne unnötige Verengung des Wasserwegs und unterstützt die sichere Ableitung des Niederschlagswassers.Material und Bauweise des EPDM Seitenablauf AdaptersDer Adapter besteht aus PVC und ist für den Einsatz in der Außenentwässerung vorgesehen. Das Material ist formstabil, feuchtigkeitsbeständig und für wechselnde Witterungseinflüsse geeignet. Die glatte Innenfläche begünstigt den Wasserfluss und kann Ablagerungen im Übergangsbereich vermindern.Die braune Ausführung fügt sich unauffällig in viele Fassaden- und Entwässerungsbereiche ein. Aufgrund der rechtwinkligen Konstruktion lässt sich das Bauteil platzsparend montieren, insbesondere an Dachrändern, Attiken und vergleichbaren Anschlusssituationen.Einsatzbereiche rund um EPDM-AbdichtungenDer Seitenablauf Adapter DN80 / DN 100 für EPDM wird überall dort eingesetzt, wo ein rechteckiger EPDM-Seitenablauf an ein rundes Fallrohr angeschlossen werden muss. Typische Anwendungen sind Flachdächer, Balkone, Terrassen, Attikaentwässerungen und seitliche Dachranddetails.Er eignet sich sowohl für Neubauten als auch für Sanierungen. Bestehende Fallrohre können weiter genutzt werden, wenn die Dimensionen kompatibel sind, und neue EPDM-Abdichtungen lassen sich fachgerecht an die Entwässerung anbinden.Vorteile bei Planung und MontageÜbergang von rechteckigem EPDM-Seitenablauf auf rundes FallrohrGeeignet für Ausführungen mit DN 80 oder DN 100Rechtwinklige Wasserführung von horizontal nach vertikalPlatzsparende Form für enge AnschlussbereicheRobustes PVC für die AußenentwässerungPassend für Seitenabläufe mit 60 x 100 mm EinlassmaßPraktisch für Neubau, Umbau und SanierungTechnische Angaben zum Seitenablauf Adapter DN80 / DN 100 für EPDMProduktart: Adapter für EPDM-SeitenabläufeEinlass: rechteckig, 60 x 100 mmAuslass: rund, DN 80 oder DN 100Außendurchmesser DN 80: ca. 77 mmAußendurchmesser DN 100: ca. 97 mmBauform: rechtwinkligMaterial: PVCFarbe: braunAnwendung: Verbindung von EPDM-Seitenablauf und FallrohrEinsatzbereich: AußenentwässerungMontageprinzipDer rechteckige Anschluss des Adapters wird mit dem EPDM-Seitenablauf verbunden. Am runden Abgang wird anschließend das passende Fallrohr in DN 80 oder DN 100 angeschlossen. Vor der Montage sollten die vorhandenen Maße geprüft werden, damit Ablauf, Adapter und Rohrsystem zueinander passen.Durch die klare Anschlussform lässt sich das Bauteil gut in geplante oder vorhandene Entwässerungssysteme integrieren. Entscheidend ist eine fachgerechte Ausführung der gesamten Dach- und Fassadenentwässerung, damit Wasser dauerhaft kontrolliert abgeführt wird.Dauerhafte Ableitung am DachrandDer Adapter bildet die Schnittstelle zwischen der seitlichen Entwässerungsebene und der senkrechten Fallleitung. Gerade an Fassadenanschlüssen und Attiken ist diese Verbindung wichtig, damit Feuchtigkeit nicht unkontrolliert an angrenzende Bauteile gelangt.Mit seiner PVC-Ausführung, der rechtwinkligen Form und den Anschlussmöglichkeiten DN 80 oder DN 100 ist der Seitenablauf Adapter eine zweckmäßige Lösung für EPDM-Entwässerungsdetails.DurchmesserVerfügbare Größen: DN 80, DN 100
