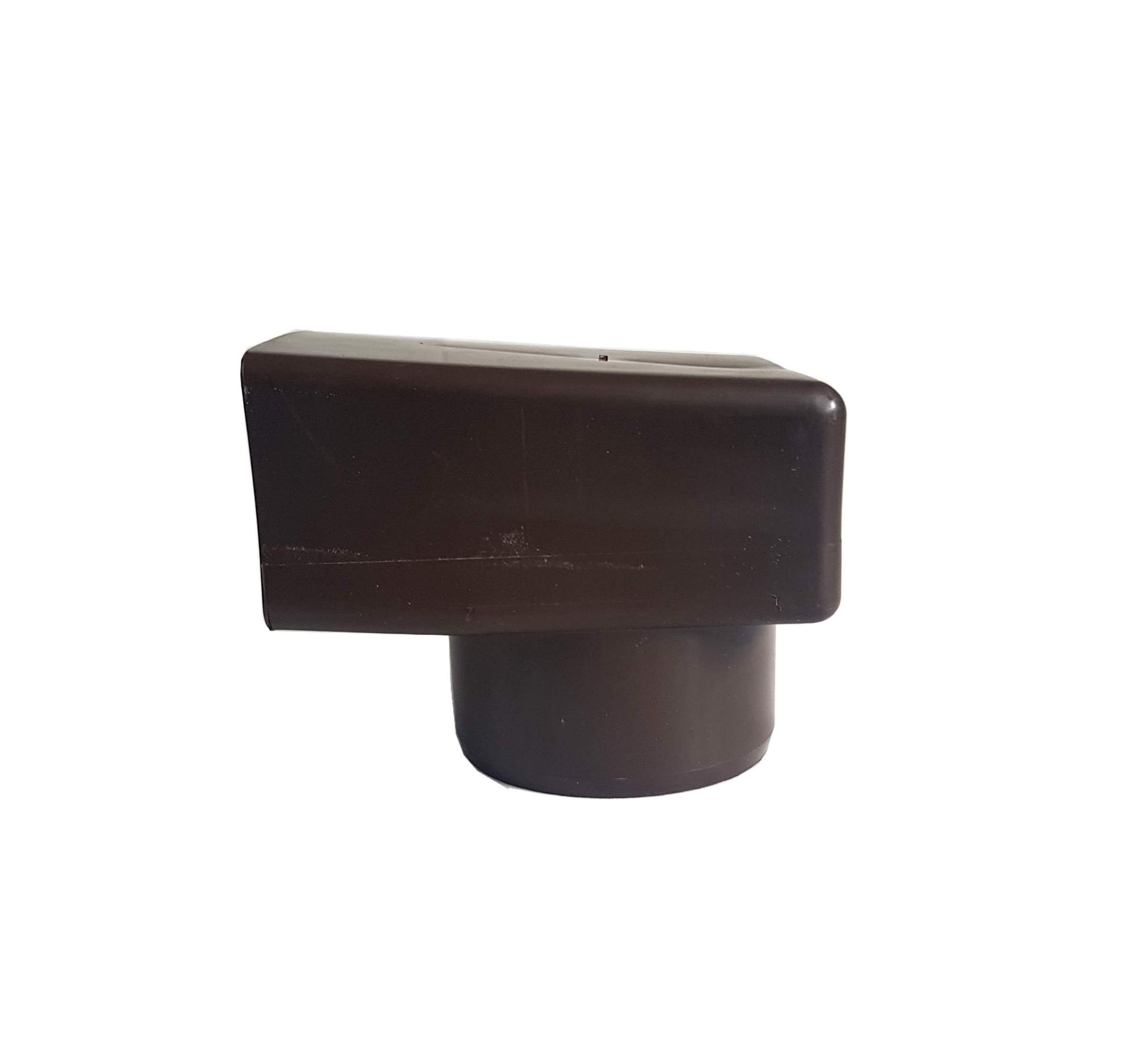

Seitenablauf Adapter DN80 / DN 100 für EPDM

Der Seitenablauf Adapter DN80 / DN 100 für EPDM verbindet einen rechteckigen EPDM-Seitenablauf mit einem runden Fallrohr. Er wird eingesetzt, wenn Regenwasser seitlich aus der Abdichtungsebene austritt und anschließend senkrecht in die Fallleitung geführt werden soll.

Seitenablauf Adapter DN80 / DN 100 für EPDM als Übergangsstück

Bei vielen Dachrand-, Attika-, Balkon- oder Terrassenkonstruktionen wird das Wasser zunächst waagerecht über einen Seitenablauf abgeführt. Der Adapter übernimmt danach die Weiterleitung in ein rundes Rohrsystem. Die rechteckige Aufnahme ist für EPDM-Seitenabläufe mit 60 x 100 mm ausgelegt, der runde Anschluss ist je nach Variante für DN 80 oder DN 100 vorgesehen.

Damit entsteht ein geordneter Übergang zwischen zwei unterschiedlichen Querschnitten. Provisorische Lösungen oder aufwendige Sonderteile sind in der Regel nicht erforderlich, sofern die Anschlussmaße zum vorhandenen Ablauf- und Rohrsystem passen.

Funktion des Adapters für EPDM Seitenabläufe

Das Bauteil führt den Wasserstrom rechtwinklig von der horizontalen Seitenentwässerung in die vertikale Fallleitung. Diese Bauweise ist besonders geeignet, wenn hinter oder unter dem Seitenablauf nur begrenzter Platz vorhanden ist und das Wasser direkt nach unten weiterlaufen soll.

Durch die definierte Form wird das anfallende Regenwasser kontrolliert in das nachfolgende Entwässerungssystem eingeleitet. So unterstützt der Adapter einen gleichmäßigen Ablauf und reduziert das Risiko von unkontrolliertem Austritt im Anschlussbereich.

Passende Anschlüsse für DN 80 und DN 100

Die rechteckige Eingangsseite ist auf Seitenabläufe mit 60 x 100 mm abgestimmt. Auf der Auslassseite steht ein runder Anschluss für Fallrohre mit Nennweite DN 80 oder DN 100 zur Verfügung. Dadurch lässt sich der Adapter an unterschiedliche Rohrdimensionen anpassen.

Die Geometrie ist auf eine saubere Verbindung zwischen Ablauf und Fallrohr ausgelegt. Der Übergang von rechteckig auf rund erfolgt ohne unnötige Verengung des Wasserwegs und unterstützt die sichere Ableitung des Niederschlagswassers.

Material und Bauweise des EPDM Seitenablauf Adapters

Der Adapter besteht aus PVC und ist für den Einsatz in der Außenentwässerung vorgesehen. Das Material ist formstabil, feuchtigkeitsbeständig und für wechselnde Witterungseinflüsse geeignet. Die glatte Innenfläche begünstigt den Wasserfluss und kann Ablagerungen im Übergangsbereich vermindern.

Die braune Ausführung fügt sich unauffällig in viele Fassaden- und Entwässerungsbereiche ein. Aufgrund der rechtwinkligen Konstruktion lässt sich das Bauteil platzsparend montieren, insbesondere an Dachrändern, Attiken und vergleichbaren Anschlusssituationen.

Einsatzbereiche rund um EPDM-Abdichtungen

Der Seitenablauf Adapter DN80 / DN 100 für EPDM wird überall dort eingesetzt, wo ein rechteckiger EPDM-Seitenablauf an ein rundes Fallrohr angeschlossen werden muss. Typische Anwendungen sind Flachdächer, Balkone, Terrassen, Attikaentwässerungen und seitliche Dachranddetails.

Er eignet sich sowohl für Neubauten als auch für Sanierungen. Bestehende Fallrohre können weiter genutzt werden, wenn die Dimensionen kompatibel sind, und neue EPDM-Abdichtungen lassen sich fachgerecht an die Entwässerung anbinden.

Vorteile bei Planung und Montage

• Übergang von rechteckigem EPDM-Seitenablauf auf rundes Fallrohr
• Geeignet für Ausführungen mit DN 80 oder DN 100
• Rechtwinklige Wasserführung von horizontal nach vertikal
• Platzsparende Form für enge Anschlussbereiche
• Robustes PVC für die Außenentwässerung
• Passend für Seitenabläufe mit 60 x 100 mm Einlassmaß
• Praktisch für Neubau, Umbau und Sanierung

Technische Angaben zum Seitenablauf Adapter DN80 / DN 100 für EPDM

• Produktart: Adapter für EPDM-Seitenabläufe
• Einlass: rechteckig, 60 x 100 mm
• Auslass: rund, DN 80 oder DN 100
• Außendurchmesser DN 80: ca. 77 mm
• Außendurchmesser DN 100: ca. 97 mm
• Bauform: rechtwinklig
• Material: PVC
• Farbe: braun
• Anwendung: Verbindung von EPDM-Seitenablauf und Fallrohr
• Einsatzbereich: Außenentwässerung

Montageprinzip

Der rechteckige Anschluss des Adapters wird mit dem EPDM-Seitenablauf verbunden. Am runden Abgang wird anschließend das passende Fallrohr in DN 80 oder DN 100 angeschlossen. Vor der Montage sollten die vorhandenen Maße geprüft werden, damit Ablauf, Adapter und Rohrsystem zueinander passen.

Durch die klare Anschlussform lässt sich das Bauteil gut in geplante oder vorhandene Entwässerungssysteme integrieren. Entscheidend ist eine fachgerechte Ausführung der gesamten Dach- und Fassadenentwässerung, damit Wasser dauerhaft kontrolliert abgeführt wird.

Dauerhafte Ableitung am Dachrand

Der Adapter bildet die Schnittstelle zwischen der seitlichen Entwässerungsebene und der senkrechten Fallleitung. Gerade an Fassadenanschlüssen und Attiken ist diese Verbindung wichtig, damit Feuchtigkeit nicht unkontrolliert an angrenzende Bauteile gelangt.

Mit seiner PVC-Ausführung, der rechtwinkligen Form und den Anschlussmöglichkeiten DN 80 oder DN 100 ist der Seitenablauf Adapter eine zweckmäßige Lösung für EPDM-Entwässerungsdetails.

Durchmesser

Verfügbare Größen: DN 80, DN 100
